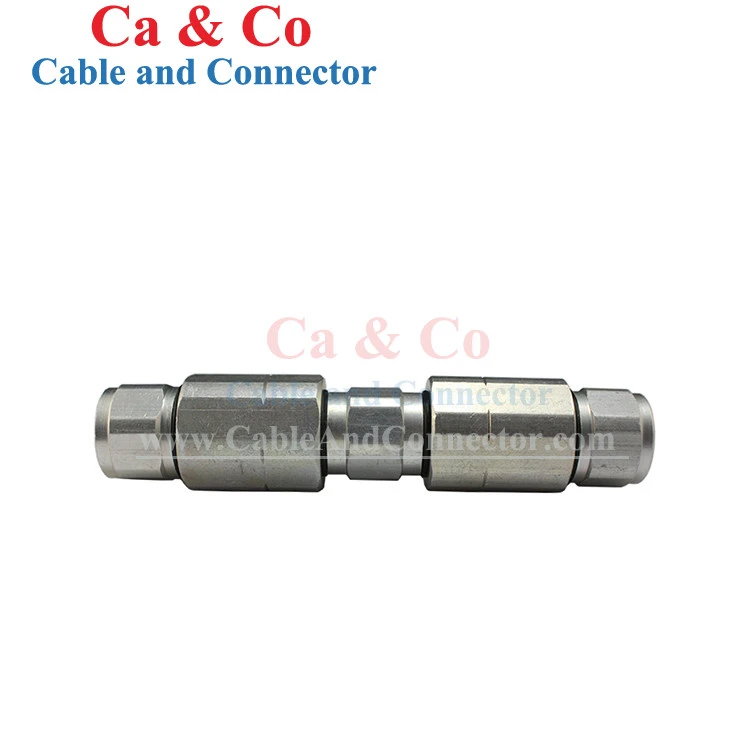

320 savienojuma savienotājs ir alumīnija koaksiālā kabeļa savienotājs 320 alumīnija koaksiālā kabeļa savienošanai RF pārraides un kabeļu tīklu sistēmās. Tas izmanto alumīnija un POM konstrukciju, lai nodrošinātu vadošu savienojumu un elektrisko izolāciju, kas nepieciešama kabeļu savienošanai.
Specifikācija
|
Produkta veids |
320 savienojuma savienotājs |
|
CA&CO modelis |
CAC-320-SPLI |
|
Frekvenču diapazons |
DC ~ 1000MHz |
|
Darba spriegums |
335 V maks |
|
Izturēt spriegumu |
170 V Rms |
|
Centra kontaktpersona |
Mazāks vai vienāds ar 10 mΩ |
|
Ārējais kontakts |
Mazāks vai vienāds ar 5 mΩ |
|
Izolācijas pretestība |
Lielāks vai vienāds ar 1000 MΩ |
|
Izturība (pārošanās) |
Lielāks vai vienāds ar 500 cikliem |
|
Piemērojamais standarts |
IEC 60169-24 |
|
Materiāls |
Alumīnijs+POM |
|
Temp. Diapazons |
-35~+60 grādi |
Kompakta savienojuma konstrukcija
Alumīnija savienotāja korpuss
Alumīnija korpuss veido savienotāja galveno vadošo un strukturālo daļu.
POM izolācijas komponenti
POM komponenti nodrošina izolāciju starp savienotāja vadošajām daļām.
Integrētā savienojuma struktūra
Vadošās un izolācijas sastāvdaļas ir saliktas vienā savienotājā koaksiālā kabeļa savienošanai.
Uzticama elektriskā veiktspēja
Zemas pretestības-elektriskais kontakts:Centrālā kontakta pretestība ir mazāka vai vienāda ar 10 mΩ, savukārt ārējā kontakta pretestība ir mazāka vai vienāda ar 5 mΩ, palīdzot samazināt elektriskos zudumus savienojuma punktos.
Augsta izolācijas pretestība:Savienotājs nodrošina izolācijas pretestību, kas ir lielāka vai vienāda ar 1000 MΩ, lai saglabātu elektrisko atdalīšanu starp vadošajām sastāvdaļām.
DC–1000 MHz frekvenču diapazons:Savienotājs darbojas no līdzstrāvas līdz 1000 MHz, aptverot norādīto frekvenču diapazonu saderīgām RF kabeļu sistēmām.
500+ Pārošanās cikli:Savienotājs ir paredzēts vismaz 500 savienošanas cikliem, kas atbalsta atkārtotu pievienošanu un atvienošanu apkopes un apkopes laikā.
OEM un pielāgošana
Pielāgošana ir pieejama pasūtījumiem, kuriem nepieciešama produkta specifikācija vai identifikācija ārpus standarta konfigurācijas.
Produkta konfigurācija -Pielāgotus izmērus vai komponentu konfigurācijas var novērtēt atbilstoši klienta rasējumiem un kabeļu prasībām.
Materiālu prasības -Alternatīvas materiālu specifikācijas var pārskatīt, lai noskaidrotu īpašās pielietojuma prasības.
Produkta identifikācija -Vajadzības gadījumā var pievienot klientu detaļu numurus, modeļu kodus vai citus nepieciešamos marķējumus.
OEM iepakojums -Lielapjoma pasūtījumiem var noorganizēt klienta-specifiskas etiķetes, iepakojuma daudzumu un iepakojuma instrukcijas.
Tehniskā apskate -Zīmējumus, paraugus vai kabeļu specifikācijas var iesniegt izvērtēšanai pirms ražošanas.
Kvalitātes kontrole
Ienākošo materiālu pārbaude:Alumīnija un POM komponenti tiek pārbaudīti attiecībā uz materiāla stāvokli, izskatu un nepieciešamajām specifikācijām pirms ražošanas uzsākšanas.
Izmēru pārbaude:Ražošanas laikā tiek pārbaudīti atslēgu izmēri un savienojuma virsmas, lai pirms montāžas noteiktu izmēru novirzes.
Montāžas pārbaude:Montētāji savienotāja montāžas laikā pārbauda vadošo un izolējošo komponentu novietojumu un piemērotību.
Elektriskā pārbaude:Tiek pārbaudīti gatavo savienotāju attiecīgie elektriskie raksturlielumi, tostarp kontaktu un izolācijas veiktspēja.
Galīgā pārbaude:Completed units are inspected for appearance, assembly condition and product identification before packing.
Uzstādīšana un apkope
Kabeļa sagatavošana -Pirms montāžas sagatavojiet kabeļa galu atbilstoši savienotāja norādītajām gala prasībām.
Komponentu izlīdzināšana -Pirms savienojuma nostiprināšanas pareizi novietojiet kabeli un savienotāja sastāvdaļas.
Savienojuma nodrošināšana -Pabeidziet montāžu saskaņā ar piemērojamo uzstādīšanas procedūru, lai uzturētu pareizu kontaktu.
Post{0}}instalācijas pārbaude -Pārbaudiet, vai pabeigtais savienojums ir pareizi uzstādīts, nostiprināts un vai nav redzami bojājumi.
Apkope -Kabeļa remonta vai nomaiņas laikā pārbaudiet savienotāju un kabeļa galu pirms atkārtotas montāžas vai detaļu nomaiņas.
Iepakojums un piegāde
Individuālais iepakojums -Katrs savienotājs ir atsevišķi iepakots, lai aizsargātu izstrādājumu apstrādes un transportēšanas laikā.
Lielapjoma kartona kastes -Produkti tiek iepakoti iekšējā iepakojumā un eksporta kastēs atbilstoši pasūtījuma daudzumam un piegādes prasībām.
Kastītes identifikācija -Uz ārējām kartona kārbām var iekļaut modeli, daudzumu, informāciju par partiju un klientu nosūtīšanas atzīmes.
Eksportēt dokumentus -Komercrēķinus, iepakojuma sarakstus, izcelsmes sertifikātus un citus nepieciešamos dokumentus var noformēt pēc pasūtījuma.
Piegādes plānošana -Ražošanas un nosūtīšanas grafiki tiek apstiprināti atbilstoši pasūtījuma daudzumam un saskaņotajām piegādes prasībām.
FAQ
J: Vai es varu pasūtīt paraugu pirms lielapjoma pasūtījuma veikšanas?
A: Jā. Paraugus var noorganizēt klientiem, kuri vēlas pārbaudīt produkta piemērotību un piemērotību lietojumam pirms lielapjoma pirkuma.
J: Kāds ir 320 savienojuma savienotāja MOQ?
A: MOQ ir atkarīgs no pasūtījuma daudzuma un iepakojuma prasībām. Sazinieties ar mums, norādot nepieciešamo daudzumu, lai apstiprinātu.
J: Kāds ir lielapjoma pasūtījumu izpildes laiks?
A: Izpildes laiks ir atkarīgs no pasūtījuma daudzuma un ražošanas grafika. Apstiprināto izpildes laiku var norādīt piedāvājumā.
J: Kā es varu pārbaudīt, vai savienotājs atbilst manam kabelim?
A: Norādiet savu kabeļa modeli, specifikācijas, izmērus vai tehnisko rasējumu. Saderību var pārbaudīt pirms pasūtīšanas.
J: Vai es varu nosūtīt kabeļa paraugu saderības novērtēšanai?
A: Jā. Kabeļa paraugu vai detalizētas kabeļa specifikācijas var nodrošināt tehniskai novērtēšanai, kad ir jāapstiprina saderība.
J: Vai šis produkts ir piemērots esošā savienotāja nomaiņai?
A: Saderība ir jāapstiprina, pamatojoties uz esošo kabeli, savienotāja izmēriem un lietojuma prasībām. Sniedzot esošo informāciju par produktu, iespējams veikt precīzāku novērtējumu.
J: Vai es varu veikt izmēģinājuma pasūtījumu pirms regulāras pirkšanas?
A: Izmēģinājuma pasūtījumus var apspriest, pamatojoties uz nepieciešamo daudzumu, produkta konfigurāciju un piegādes galamērķi.
J: Vai jūs atbalstāt atkārtotu piegādi izplatītājiem un projektiem?
A: Jā. Regulāru piegādi var organizēt saskaņā ar apstiprināto specifikāciju, pasūtījuma daudzumu un piegādes grafiku.
J: Kāda informācija ir nepieciešama piedāvājumam?
A: Norādiet nepieciešamo daudzumu, kabeļa specifikāciju, piegādes galamērķi un visas īpašās iepirkuma vai iepakošanas prasības.
J: Vai varat sniegt citātu, pamatojoties uz gada pieprasījumu?
A: Jā. Plānotu vai atkārtotu pirkumu gadījumā, norādot aptuveno gada daudzumu, mēs varam novērtēt atbilstošu ražošanas un piegādes kārtību.
