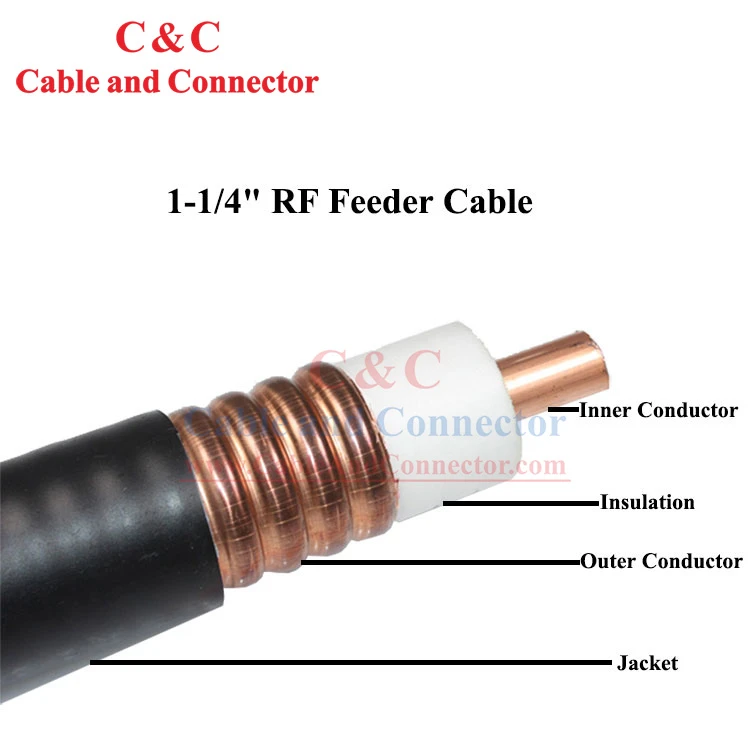

Vara MC padeves kabelis ir paredzēts radiofrekvenču signālu pārraidīšanai starp antenām, raidītājiem, uztvērējiem un RF sadales iekārtām. Tā koaksiālajā konstrukcijā ir apvienots vara caurules iekšējais vadītājs, putots PE dielektriķis, gredzenveida gofrēta vara ārējais vads un LLDPE vai ugunsdrošības -PE apvalks, lai nodrošinātu kontrolētu pretestību, stabilu RF pārraidi un mehānisko aizsardzību.
Elektriskās īpašības
|
Iekšējā vadītāja līdzstrāvas pretestība (Ω/km) |
0.78 |
|
Ārējā vadītāja līdzstrāvas pretestība (Ω/km) |
0.66 |
|
Raksturīgā pretestība (Ω) |
50±1.5 |
|
Kapacitāte (p F/m) |
76 |
|
Ātrums (%) |
88 |
|
Dielektriskā izturība (KV) |
10.0 |
|
Izolācijas pretestība (MΩ/km) |
＞1×104 |
|
Maksimālā jauda (KV) |
205 |
|
Maksimālais spriegums (V) |
4300 |
|
Izslēgšanas-frekvence (GHz) |
3.7 |
|
Vājināšanās un vidējā jauda (maksimālā vājināšanās vērtība ir 105% no nominālās vājināšanās vērtības) |
|
|
Frekvence (MHz) |
Vājināšanās (@20 grādi, d B/100m) |
Vidējā jauda (kv) |
|
200 |
1.20 |
8.12 |
|
450 |
1.87 |
5.22 |
|
800 |
2.59 |
3.78 |
|
900 |
2.77 |
3.69 |
|
1000 |
2.94 |
3.32 |
|
1500 |
3.73 |
2.62 |
|
1800 |
4.16 |
2.35 |
|
2000 |
4.43 |
2.21 |
|
2200 |
4.76 |
2.21 |
|
2500 |
5.08 |
1.92 |
|
3000 |
5.68 |
1.72 |
VSWR
|
800MHz ~ 1000MHz |
1.10 |
|
1700MHz ~ 2500MHz |
1.15 |
|
2500MHz ~ 3000MHz |
1.20 |
Tips
|
Standarta kabelis HCTAY-50-32 Ugunsdrošības kabelis HCTAYZ-50-32 |
||
|
Būvniecība |
||
|
Iekšējais vadītājs |
Materiāls |
Vara caurule |
|
Diametrs (mm) |
13.1±0.1 |
|
|
Izolācija |
Materiāls |
Putots PE |
|
Diametrs (mm) |
32.5±0.25 |
|
|
Ārējais vadītājs |
Materiāls |
Gredzenveida gofrēta vara caurule |
|
Diametrs (mm) |
35.7±0.3 |
|
|
Jaka |
Materiāls |
LLDPE vai ugunsdrošības{0}}PE |
|
Min. biezums (mm) |
＞1.2 |
|
|
Diametrs (mm) |
38.8±0.30 |
|
Mehāniskās īpašības
|
Liekšanas rādiuss (mm) |
Viens līkums |
200 |
|
Atkārtots līkums |
380 |
|
|
Stiepes izturība (N) |
2500 |
|
|
Kabeļa svars (kg/km) |
880 |
|
|
Ieteicamā temperatūra ( grādi ) |
Uzglabāšana |
-70~+85 |
|
Uzstādīšana |
-40~+60 |
|
|
Darbojas |
-55~+85 |
|
Zems-50 Ω RF pārraides zudums
Stabila 50Ω pretestība
Koaksiālā struktūra uztur kontrolētu 50 Ω pārraides ceļu, savukārt putotais PE dielektriķis nodrošina konsekventu attālumu starp vadītājiem, lai nodrošinātu stabilu pretestību.
Zema signāla vājināšanās
Vara vadītāji un putotais PE dielektriķis ir izstrādāti, lai samazinātu RF pārraides zudumus norādītajā frekvenču diapazonā, palīdzot uzturēt signāla stiprumu visā padevēja garumā.
Zems VSWR
Vienmērīgā koaksiālā konstrukcija samazina signāla atstarošanu un atbalsta efektīvu RF jaudas pārvadi starp pievienotajām iekārtām.
Vara koaksiālā konstrukcija
Vara caurules iekšējais vadītājs
Vara caurule nodrošina vadošu RF pārraides ceļu ar kontrolētiem izmēriem konsekventai elektriskajai veiktspējai.
Putots PE dielektrisks
Putotais PE slānis saglabā atdalījumu starp vadītājiem, vienlaikus veicinot kabeļa pretestību un pārraides īpašības.
Gredzenveida gofrēts vara ārējais vadītājs
Gofrētā vara caurule nodrošina nepārtrauktu ekranēšanu, vienlaikus ļaujot kabelim saliekties uzstādīšanas laikā, nesabojājot koaksiālo struktūru.
LLDPE vai ugunsdrošības{0}}PE jaka
Ārējais apvalks aizsargā kabeli no apstrādes un uzstādīšanas iedarbības. LLDPE ir paredzēts standarta konstrukcijai, savukārt ugunsdrošības -PE ir pieejams, ja tiek piemērotas papildu ugunsdrošības prasības.
Uzstādīšana un mehāniskā uzticamība
Elastīga gofrēta konstrukcija
Gredzenveida rievotais ārējais vadītājs nodrošina kontrolētu saliekšanu maršrutēšanas laikā, padarot kabeli vieglāk apstrādājamu ap aprīkojumu un uzstādīšanas punktiem.
Mehāniskā aizsardzība
Vara ārējais vadītājs un PE apvalks nodrošina iekšējās transmisijas konstrukcijas aizsardzību kabeļa vilkšanas, apstrādes un uzstādīšanas laikā.
Temperatūra{0}}Pielāgota konstrukcija
Kabelis ir izstrādāts ar noteiktiem uzglabāšanas, uzstādīšanas un darbības temperatūras diapazoniem, lai atbalstītu lietošanu dažādos vides apstākļos.
Ražošana un kvalitātes kontrole
Vara vadītāju pārbaude
Vara cauruļu materiāli tiek pārbaudīti attiecībā uz izmēru konsekvenci, virsmas stāvokli un materiāla kvalitāti pirms kabeļu ražošanas uzsākšanas. Vadītāja izmēri tiek kontrolēti, lai saglabātu projektēto koaksiālo struktūru.
Dielektriskā ekstrūzijas kontrole
Putotais PE dielektriķis tiek ražots ap iekšējo vadītāju ar kontrolētiem izmēriem un viendabīgumu. Dielektriskais slānis tiek pārbaudīts, lai nodrošinātu pastāvīgu iekšējo un ārējo vadītāju atdalīšanu.
Gofrētā vadu formēšana
Vara ārējais vadītājs ir izveidots gredzenveida gofrētā struktūrā ap dielektriķi. Ražošanas pārbaude koncentrējas uz izveidoto diametru, rievojuma stāvokli un virsmas integritāti.
Jakas ekstrūzija
LLDPE jeb ugunsdrošības -PE apvalks ir izspiests virs pabeigtās koaksiālās struktūras. Ražošanas laikā tiek pārbaudīti apvalka izmēri, virsmas stāvoklis un kabeļa identifikācija.
Pabeigta kabeļa pārbaude
Gatavais kabelis pirms nosūtīšanas tiek pārbaudīts, lai noteiktu galvenās elektriskās, izmēru un mehāniskās īpašības. Ar RF-saistītā pārbaude var ietvert pretestības, vājinājuma un VSWR pārbaudi, kā arī vadītāja pretestību un gatavā kabeļa izmēru pārbaudes.
Galīgā pārbaude
Pirms iepakošanas gatavajam kabelim tiek pārbaudīts kabeļa izskats, marķējums, izmēri, iepakojuma garums un produkta identifikācija, lai nodrošinātu, ka piegādātais kabelis atbilst ražošanas un pasūtījuma prasībām.
Kabeļa identifikācija un projekta izsekojamība
Skaidra produkta identifikācija palīdz darbuzņēmējiem, izplatītājiem un projektu komandām pārvaldīt kabeli uzglabāšanas un uzstādīšanas laikā. Kabeļu un trumuļu marķējumus var izmantot, lai identificētu kabeļa veidu, produkta specifikāciju, ražošanas informāciju un piegādes informāciju.
Projekta pasūtījumiem produkta identifikācijas un iepakojuma informāciju var saskaņot ar klienta iepirkuma un krājumu prasībām, ja tādas ir.
RoHS-Saderīgs RF padeves kabelis
Produkts atbilst piemērojamajām RoHS prasībām attiecībā uz ierobežotām vielām. RoHS atbilstības informāciju var sniegt kā daļu no tehniskās dokumentācijas, kas nepieciešama klientu kvalifikācijai, projekta apstiprināšanai un iepirkumu uzskaitei.
500 m koka bungu iepakojums
Standarta iepakojuma garums -500 m kabeļa uz koka mucu beramkravu transportēšanai un projekta uzstādīšanai.
Kabeļa aizsardzība -Kabelis ir droši uztīts uz cilindra, lai transportēšanas laikā samazinātu deformāciju un apstrādes bojājumus.
Vienkārša izvietošana -Tvertņu iepakojums atbalsta kontrolētu kabeļa izmaksu uzstādīšanas laikā un palīdz samazināt nevajadzīgu kabeļa apstrādi.
Bungas identifikācija -Preču specifikācijas un sūtījuma informāciju var atzīmēt uz cilindra saņemšanai un krājumu pārvaldībai.
Projekta iepakojums -Lielapjoma un projektu pasūtījumiem var apspriest pielāgotus kabeļu garumus vai iepakojuma prasības.
FAQ
J: Kāda informācija man jāsniedz, pieprasot piedāvājumu?
A. Lūdzu, norādiet nepieciešamo kabeļa modeli, daudzumu vai kopējo garumu, apvalka veidu, piegādes galamērķi un visas projekta {0}specifiskās tehniskās prasības.
J: Vai varat piegādāt paraugus pirms lielapjoma pasūtījuma?
A: Paraugu pieejamība ir atkarīga no nepieciešamās specifikācijas un daudzuma. Sazinieties ar mums ar savām prasībām, lai mēs varētu apstiprināt parauga izkārtojumu.
J: Kāds ir standarta MOQ šim RF padeves kabelim?
A: MOQ ir atkarīgs no kabeļa specifikācijas, ražošanas grafika un pasūtījuma daudzuma. Lūdzu, sazinieties ar mums, norādot nepieciešamo garumu, lai apstiprinātu.
J: Kāds ir tipiskais izpildes laiks lielapjoma pasūtījumiem?
A: Izpildes laiks ir atkarīgs no pasūtījuma daudzuma, kabeļa konfigurācijas, izejmateriālu pieejamības un ražošanas grafika. Apstiprinātu izpildes laiku var norādīt piedāvājumā.
J: Vai jūs varat ražot saskaņā ar klienta RF kabeļa specifikāciju?
A: Jā. Klienti var iesniegt tehniskās specifikācijas, rasējumus vai projekta prasības izskatīšanai pirms ražošanas, lai apstiprinātu, vai pieprasīto konstrukciju var izgatavot.
J: Vai varat nodrošināt privātu marķēšanu vai OEM iepakojumu?
A: Jā. Produkta marķēšanu, cilindra identifikāciju un iepakojumu var saskaņot saskaņā ar saskaņotajām OEM vai projekta prasībām.
J: Kādus dokumentus jūs varat iesniegt kopā ar pasūtījumu?
A: Atkarībā no pasūtījuma prasībām dokumentācija var ietvert tehniskās datu lapas, pārbaudes ierakstus, RoHS dokumentāciju, iepakojuma sarakstus un citus saskaņotus nosūtīšanas vai atbilstības dokumentus.
J: Kā nodrošināt konsekvenci starp ražošanas partijām?
A. Lai saglabātu konsekvenci starp partijām, tiek izmantotas ražošanas specifikācijas, materiālu kontrole, procesa pārbaudes un pabeigta-kabeļu pārbaude. Partijas un cilindra identifikācija var arī atbalstīt produkta izsekojamību.
