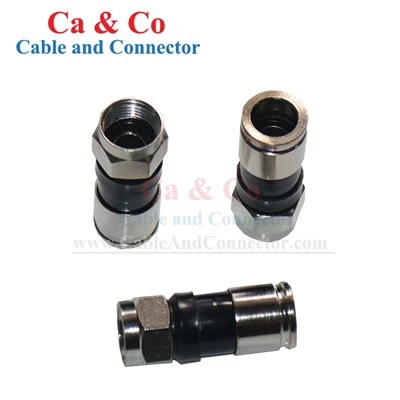

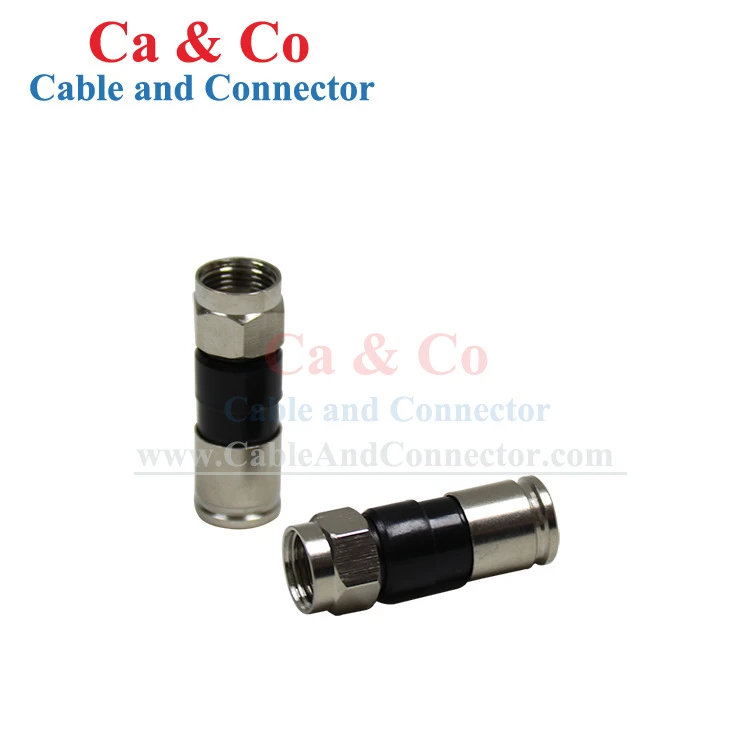

DTYHXL RG6 kompresijas savienotājs ir F-tipa kompresijas savienotājs RG6 standarta-ekrāna koaksiālā kabeļa noslēgšanai CATV, platjoslas, satelīta TV un citās 75-omu koaksiālajās sistēmās. Saderība ar RG59, niķelēta misiņa vai cinka sakausējuma konstrukcija un ar - vai bez-O veida gredzena konfigurācijas ir pieejamas dažādām kabeļu un uzstādīšanas prasībām.
Specifikācija
|
Produkta veids |
CCYHXL RG6 kompresijas savienotājs |
|
DAYTAI modelis |
CC-FC-RG6-DTYHXL |
|
Frekvenču diapazons |
DC ~ 1000MHz |
|
Impedance |
75 omi (nominālais) |
|
Darba spriegums |
335 V maks |
|
Izturēt spriegumu |
750 V Rms |
|
Centra kontaktpersona |
Mazāks vai vienāds ar 10 mΩ |
|
Ārējais kontakts |
Mazāks vai vienāds ar 5 mΩ |
|
Izolācijas pretestība |
Lielāks vai vienāds ar 1000 MΩ |
|
Piemērots kabelim |
RG6 koaksiālais kabelis |
|
Būvniecības metode |
Piemērots saspiešanas rīkam (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) nav obligāts |
|
Materiāls |
Niķelēts misiņš vai cinka sakausējums |
|
Temp. Diapazons |
-35~+60 grādi |
RG6 kabeļa saderība
Standarta-Vairogs RG6:Paredzēts RG6 standarta-ekrānam koaksiālajam kabelim, kura savienotāja struktūra ir saskaņota ar kabeļa centrālo vadītāju, dielektriķi, vairogu un apvalku.
RG59 opcija:Ar RG59 saderīga konfigurācija ir pieejama lietojumprogrammām, kas izmanto RG59 kabeli.
Kabeļa verifikācija lielapjoma pasūtījumiem:Apjoma pasūtījumiem var nodrošināt kabeļu specifikācijas vai paraugus savienotāju saderības pārbaudei pirms ražošanas.
Kompresijas izbeigšana
Kabeļa ievietošana:Sagatavotais koaksiālais kabelis tiek ievietots, līdz centrālais vadītājs sasniedz centrālo kontaktu, un vairogs ir novietots pret ārējo kontaktu.
Kompresijas fiksācija:Savienotājs tiek saspiests ap sagatavoto kabeli, lai nostiprinātu kabeļa apvalku un saglabātu gala pozīciju.
Rīks-Kontrolēta pārtraukšana:Saderīgi kompresijas rīki nodrošina kontrolētu saspiešanu atkārtotai kabeļa noslēgšanai lauka uzstādīšanas un tilpuma montāžas laikā.
75-Omu F tipa savienojums
F-tipa interfeiss uztur centrālo signāla ceļu un ārējā vairoga ceļu, kas nepieciešams 75 omu koaksiālajām sistēmām.
Centra kontaktpersona:Centrālais vadītājs ir nostiprināts centrālajā kontaktā, lai izveidotu signāla savienojumu.
Ārējais kontakts:Ārējais kontakts ieslēdz kabeļa ekranēšanas slāni, lai saglabātu vairoga savienojumu caur savienotāju.
Platjoslas frekvences izmantošana:Savienotājs ir piemērots CATV, platjoslas, satelīta un RF izplatīšanas lietojumprogrammām norādītajā darbības frekvencē.
Kontaktu un izolācijas veiktspēja
Zema kontakta pretestība:Ražošanas laikā tiek kontrolēta centra un ārējā kontakta pretestība, lai pēc pārtraukšanas saglabātu stabilu elektrisko savienojumu.
No centra-līdz-vairoga izolācija:Izolācijas konstrukcija atdala centrālo kontaktu no ārējā vadošā korpusa, lai novērstu netīšu elektrisko kontaktu starp signāla un vairoga ceļiem.
Elektriskā pārbaude:Gatavās produkcijas partijās tiek pārbaudīta saskares pretestība, izolācijas pretestība un sprieguma izturība saskaņā ar piemērojamām pārbaudes prasībām.
Savienotāju konstrukcija
Niķelis{0}}Pārklāts misiņš
Niķelētais{0}}misiņš ir pieejams projektiem, kuros nepieciešams misiņa savienotāja korpuss ar pārklātu virsmu.
Cinka sakausējums
Cinka sakausējums ir pieejams kā alternatīvs korpusa materiāls dažādām produktu un iepirkumu specifikācijām.
Materiālu izvēle
Materiāls tiek norādīts pirms ražošanas saskaņā ar apstiprināto produkta konfigurāciju.
Kvalitātes kontrole un pārbaude
Ienākošo materiālu pārbaude:Pirms montāžas tiek pārbaudīts misiņš, cinka sakausējums, pārklājuma daļas, izolācijas komponenti un O{0}}gredzeni.
Izmēru un saskarnes pārbaude:Ražošanas laikā tiek pārbaudīti kopējie izmēri, F{0}}tipa interfeisa izmēri, kontakta pozīcija un saspiešanas{1}}sadaļas izmēri.
Apšuvuma un izskata pārbaude:Pirms galīgās montāžas tiek pārbaudīts pārklājuma stāvoklis, savienotāja korpuss, vītnes, kontaktdaļas, skrāpējumi un deformācijas.
Elektriskā pārbaude:Centrālais kontakts, ārējais kontakts, izolācijas pretestība un izturības spriegums tiek pārbaudīti saskaņā ar piemērojamām pārbaudes prasībām.
Kompresijas pārbaude:Paraugu savienotāji tiek noslēgti ar norādīto kabeli un saspiešanas rīku, lai pārbaudītu kabeļa ievietošanu, saspiešanas stāvokli, vairoga kontaktu un kabeļa aizturi.
Galīgā pārbaude:Produkta modelis, konfigurācija, daudzums, iepakojums un marķējums pirms nosūtīšanas tiek pārbaudīti atbilstoši pasūtījuma specifikācijām.
Atkārtota{0}}Pasūtījuma kontrole:Apstiprinātus paraugus vai ražošanas specifikācijas var izmantot kā atsauces atkārtotiem pasūtījumiem, lai saglabātu konsekventu produktu konfigurāciju starp partijām.
Lielapjoma pasūtījumiem pieejamas konfigurācijas
|
Konfigurācija |
Pieejamā opcija |
|
Kabeļa veids |
RG6 standarta vairogs / RG59 |
|
Korpusa Materiāls |
Niķelis{0}}Pārklāts misiņš/cinka sakausējums |
|
Blīvējums |
Ar O-Gredzenu / Bez O-Gredzena |
|
Kompresijas rīks |
CC-TCOM-JSLS/CC-TCOM-SLHS/CC-TCOM-RZX |
|
Savienotāja veids |
F-tipa saspiešana |
Lietojumprogrammas
CATV izplatīšana
RG6 koaksiālā kabeļa noslēgšanai CATV sadales punktos un abonentu pieslēgumos.
Platjoslas tīkli
Koaksiālajiem savienojumiem, ko izmanto platjoslas piekļuves un sadales iekārtās.
Satelīta TV
F-tipa savienojumiem starp koaksiālo kabeli, satelīta uztvērējiem un signāla sadales aprīkojumu.
Dzīvojamās koaksiālās sistēmas
RG6 savienojumiem televizorā, platjoslas modemā un dzīvojamās koaksiālajās instalācijās.
RF un video izplatīšana
75 omu koaksiālajiem savienojumiem RF un video signālu sadales sistēmās.
Iepakojums un nosūtīšana
Lielapjoma iepakošana
Savienotāji tiek piegādāti beztaras maisos vai iekšējās kastēs atbilstoši pasūtījuma daudzumam un iepakojuma prasībām.
Kartona identifikācija
Eksporta kartona kārbas var marķēt ar produkta modeli, konfigurāciju, daudzumu un klienta{0}}norādīto informāciju.
OEM iepakojums
Izplatītāja un OEM pasūtījumiem var norādīt maisiņu daudzumu, iekšējās{0}}kastes daudzumu, marķējumu un kartona marķējumu.
Pirms-nosūtīšanas pārbaude
Produkta konfigurācija, daudzums, iepakojums un marķējums tiek pārbaudīti atbilstoši pasūtījumam pirms nosūtīšanas.
FAQ
J: Kā es varu zināt, vai šis RG6 kompresijas savienotājs derēs manam kabelim?
A: Pārbaudiet kabeļa veidu, vairoga konstrukciju, apvalka diametru un kabeļa sagatavošanas prasības. Lielapjoma pasūtījumiem kabeļa specifikācijas vai parauga nodrošināšana ļauj pirms ražošanas pārbaudīt saderību.
J: Kas man jānorāda, pieprasot RG6 savienotāja piedāvājumu?
A. Norādiet kabeļa veidu, nepieciešamo daudzumu, savienotāja konfigurāciju, O-gredzena prasības, materiāla izvēli, iepakojuma prasības un galamērķa tirgu.
J: Vai varat saskaņot savienotāju ar mūsu esošajām kabeļa specifikācijām?
A: Jā. Kabeļu specifikācijas vai paraugus var pārskatīt, lai apstiprinātu atbilstošo savienotāja konfigurāciju pirms masveida ražošanas.
J: Vai savienotāju var izmantot ar esošu kompresijas rīku?
A: Rīka saderība ir jāapstiprina pēc savienotāja konfigurācijas, nevis tikai ar savienotāja izskatu. Norādiet esošo instrumenta modeli, lai pirms pasūtīšanas varētu pārbaudīt saderību.
J: Kāda ir atšķirība starp kompresijas savienotāju un standarta F savienotāju?
A: Kompresijas savienotājs ir piestiprināts pie koaksiālā kabeļa, izmantojot īpašu saspiešanas darbību, nevis paļaujoties tikai uz vītņoto interfeisu. Tas nodrošina definētu mehāniskās izbeigšanas procesu kabeļa montāžai.
J: Vai es varu izmantot šo savienotāju atkārtotām instalācijām uz lauka?
A: Jā. Kompresijas izbeigšanas metode ir piemērota atkārtotai kabeļa uzstādīšanai, ja savienotājs, kabeļa sagatavošana un saspiešanas rīks ir pareizi saskaņoti.
J: Vai varat saglabāt to pašu savienotāja specifikāciju atkārtotiem pasūtījumiem?
A: Jā. Apstiprinātu paraugu vai ražošanas specifikāciju var saglabāt kā atsauci atkārtotiem pasūtījumiem, lai saglabātu to pašu produkta konfigurāciju.
J: Vai varat sniegt paraugus kabeļa saderības pārbaudei?
A: Jā. Paraugus var piegādāt atbilstoši vajadzīgajai savienotāja konfigurācijai, lai klienti varētu pārbaudīt savienotāju ar savu faktisko kabeli un uzstādīšanas procesu pirms lielapjoma iegādes.
J: Kāda informācija ir jāapstiprina pirms masveida ražošanas?
A. Galvenie elementi ir kabeļa veids un konstrukcija, savienotāja konfigurācija, materiāls, O-gredzena opcija, saspiešanas rīks, iepakojums, marķējums un apstiprināts paraugs vai specifikācija.
