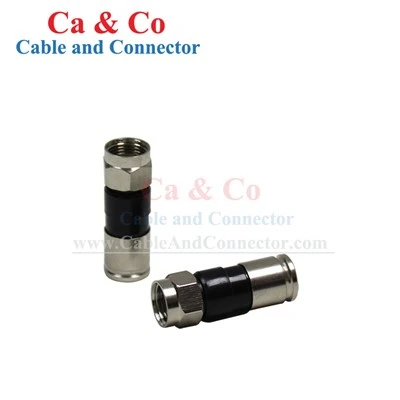

RG6 Tri Shield kompresijas savienotājs ir F-tipa kompresijas savienotājs RG6 tri-ekrāna koaksiālā kabeļa noslēgšanai un droša mehāniskā un elektriskā savienojuma izveidei.
Specifikācija
|
Produkta veids |
RG6 Tri Shield kompresijas savienotājs |
|
DAYTAI modelis |
CC-FC-RG6-TSZJH |
|
Frekvenču diapazons |
DC ~ 1000MHz |
|
Impedance |
75 omi (nominālais) |
|
Darba spriegums |
335 V maks |
|
Izturēt spriegumu |
750 V Rms |
|
Centra kontaktpersona |
Mazāks vai vienāds ar 10 mΩ |
|
Ārējais kontakts |
Mazāks vai vienāds ar 5 mΩ |
|
Izolācijas pretestība |
Lielāks vai vienāds ar 1000 MΩ |
|
Piemērots kabelim |
RG6 standarta vairoga koaksiālais kabelis |
|
Būvniecības metode |
Piemērots saspiešanas rīkam (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) nav obligāts |
|
Materiāls |
Niķelēts misiņš vai cinka sakausējums |
|
Temp. Diapazons |
-35~+60 grādi |
RG6 Tri{1}}ekrāna kabeļa saderība
Vairāku{0}}slāņu vairoga izmitināšana:Kabeļa noslēgšanas laikā savienotāja konstrukcijā ir ievietots centrālais vadītājs, dielektriķis, vairāki ekranēšanas slāņi un ārējais apvalks.
Kabeļa izmēru atbilstība:Savienotāja izmēri ir saskaņoti ar kabeļa konstrukciju, lai nodrošinātu pareizu ievietošanu un saspiešanu.
Pirms-ražošanas saderības pārbaude:Klienti var nodrošināt kabeļu rasējumus, specifikācijas vai paraugus saderības novērtēšanai pirms lielapjoma ražošanas.
Stabila kompresijas izbeigšana
Stingra kabeļa noturēšana:Kompresijas mehānisms nostiprina sagatavoto kabeli savienotājā un palīdz novērst kabeļa pārvietošanos pēc izbeigšanas.
Stabils savienotājs-līdz-kabeļa kontaktam:Saspiešana savieno savienotāja komponentus stingri pret kabeļa konstrukciju, saglabājot pastāvīgu kontaktu visā pārtrauktā savienojuma laikā.
Kontrolēta kompresija:Savienotājs tiek saspiests ap sagatavoto kabeli, lai izveidotu vienotu galu bez lodēšanas.
Kompresijas rīku saderība
Vairākas rīka opcijas:Saderīgās rīka opcijas ietver CC-TCOM-JSLS, CC-TCOM-SLHS un CC-TCOM-RZX.
Rīks-Atbilstošā izbeigšana:Piemērojamo instrumentu var izvēlēties atbilstoši savienotāja un kabeļa konfigurācijai, lai panāktu nepieciešamo kompresiju.
Lietojumprogrammas
CATV tīkli -RG6 koaksiālā kabeļa gals kabeļtelevīzijas izplatīšanai.
Platjoslas tīkli -Koaksiālie savienojumi platjoslas sadales sistēmās.
Satelīttelevīzija -F-tipa pieslēgums satelīta koaksiālajiem kabeļiem.
RF izplatīšana -Savienojumi starp koaksiālo kabeli un saderīgu RF aprīkojumu.
Dzīvojamo un komerciālo ēku kabeļi -Lauka pārtraukšana uzstādīšanas un apkopes projektiem.
OEM un pielāgošana
|
Pielāgošanas vienums |
Pieejamās opcijas |
|
Kabeļa konfigurācija |
RG6 Tri-Vairogs; RG59 |
|
Savienotāja materiāls |
Niķelis{0}}Pārklāts misiņš; Cinka sakausējums |
|
Blīvējums |
Ar O-gredzenu; Bez O-gredzena |
|
Kabeļu saskaņošana |
Pielāgoti kabeļu izmēri, rasējumi vai paraugi |
|
Privātā etiķete |
Logo, modeļa marķējums, etiķete, svītrkods |
|
Iepakojums |
Iepakojuma daudzums, iekšējais iepakojums, kartona marķējums |
Kvalitātes kontrole
Ienākošo materiālu pārbaude:Pirms izgatavošanas pārbaudiet savienotāju korpusus, kontaktu komponentus, O{0}}gredzenus un pārklātās daļas, lai noteiktu materiālu stāvokli, izmērus un redzamus defektus.
Apstrāde un izmēru pārbaude:Pārbaudiet svarīgos savienotāju izmērus un kabeļu{0}}ievades apgabalus, lai nodrošinātu konsekventu piemērotību un izbeigšanu visās ražošanas partijās.
Montāžas pārbaude:Montāžas laikā pārbaudiet kontaktu komponentus, iekšējās daļas un O{0}}gredzena novietojumu atbilstoši vajadzīgajai savienotāja konfigurācijai.
Galīgā elektriskā un vizuālā pārbaude:Pirms nosūtīšanas pārbaudiet gatavo savienotāju piemērojamās elektriskās prasības, izskatu, izmērus, izstrādājuma konfigurāciju un iepakojumu.
Lielapjoma piegāde un iepakošana
Pasūtījumu paraugi:Paraugus var piegādāt pirmsražošanas{0}}novērtēšanai pirms lielapjoma iegādes.
Partijas ražošana:Pasūtījumi tiek izgatavoti saskaņā ar apstiprināto savienotāju konfigurāciju un apstiprinātajām specifikācijām.
Iepakojuma iespējas:Lielapjoma daudzumu, maisiņu / kartona kārbu daudzumu, etiķetes, svītrkodus un kartona marķējumus var sakārtot atbilstoši pasūtījuma prasībām.
Atkārtota piegāde:Apstiprinātās produktu specifikācijas un iepakojuma prasības var tikt saglabātas kā atsauce atkārtotiem pasūtījumiem.
FAQ
J: Kas pircējiem jāpārbauda, izvēloties RG6 kompresijas savienotāju?
A: Galvenie faktori ir kabeļa konstrukcija, kabeļa izmēri, savienotāja interfeiss, saspiešanas metode un uzstādīšanas instrumenti. Savienotājam jābūt saskaņotam ar faktisko kabeli.
J: Kāda ir atšķirība starp RG6 Tri-shield un standarta{2}}ekrāna kabeli?
A: Trīs{0}}ekrāna kabelis izmanto papildu ekranēšanas slāņus, salīdzinot ar standarta-ekrāna konstrukciju. Tāpēc, izvēloties savienotāju, jāņem vērā faktiskā kabeļa struktūra un izmēri.
J: Kā mēs varam salīdzināt dažādu piegādātāju RG6 kompresijas savienotājus?
A: Salīdziniet kabeļa saderību, savienotāja konstrukciju, saspiešanas metodi, materiālu, elektriskās prasības, pārbaudes procedūras un ražošanas konsekvenci, nevis tikai izskatu.
J: Vai varat kopā ar pasūtījumu nodrošināt pārbaudes vai pārbaudes dokumentāciju?
A: Pārbaudes vai testa dokumentāciju var nodrošināt saskaņā ar saskaņotajām produkta prasībām un pasūtījuma specifikācijām.
J: Vai vienā pirkšanas programmā var iekļaut dažādas savienotāju konfigurācijas?
A: Vienas piegādes programmas ietvaros var piegādāt dažādas konfigurācijas atkarībā no nepieciešamajiem daudzumiem un ražošanas nosacījumiem.
J: Vai apstiprināto specifikāciju var saglabāt atkārtotiem pasūtījumiem?
A: Jā. Apstiprinātās produkta specifikācijas un ražošanas prasības var saglabāt kā atsauci turpmākajiem pasūtījumiem.
J: Vai varat atbalstīt izplatītāju un privāto preču zīmju{0}}produktu līnijas?
A: Jā. Produkta identifikāciju un iepakošanu var organizēt izplatītāju un privāto marķējumu programmām atbilstoši apstiprinātajām pasūtījuma prasībām.
J: Kāds ir pasūtījuma savienotāja projekta iegādes process?
A: Process parasti ietver prasību apstiprināšanu, kabeļu un savienotāju novērtēšanu, parauga apstiprināšanu, specifikācijas apstiprināšanu, lielapjoma ražošanu, pārbaudi un nosūtīšanu.
