Ievads
Mūsu modernajā hiper{0}}savienotajā pasaulē ātrdarbīgu-datu pārraidi un kristālskaidrus- sakaru tīklus gan patērētāji, gan uzņēmumi bieži uzskata par pašsaprotamiem. Aiz katras augstas-izšķirtspējas televīzijas apraides, dzīvojamo platjoslas interneta pieslēguma, mobilās bāzes stacijas un profesionālas bezvadu radio sistēmas slēpjas sarežģīta fiziskā infrastruktūra, kas nodrošina netraucētu saziņu. Viens no izturīgākajiem, uzticamākajiem un kritiskākajiem šīs globālās infrastruktūras komponentiem ir koaksiālais kabelis. Daudzus gadu desmitus šī specializētā elektropārvades līnija ir kalpojusi par pamatu radiofrekvenču (RF) signālu drošai, efektīvai un uzticamai pārvietošanai no vienas elektroniskās iekārtas uz citu.
Neskatoties uz straujo un plašo optisko šķiedru un bezvadu sakaru pieaugumu daudzās nozarēs, koaksiālais kabelis joprojām ir absolūti nepieciešams ļoti plašā plaša patēriņa elektronikas, rūpnieciskās ražošanas, aviācijas un kosmosa inženierijas un telekomunikāciju lietojumu spektrā. Tā unikālais, koncentriskais ģeometriskais dizains ļauj tam veiksmīgi ietvert elektromagnētiskos laukus, aizsargāt iekšējo datu pārraidi no skarbiem ārējiem trokšņiem un uzturēt spēcīgu signāla integritāti nozīmīgos darbības attālumos. Šajā visaptverošajā rokasgrāmatā ir izpētīti koaksiālo kabeļu pamatjēdzieni, izdalīta to sarežģītā iekšējā anatomija, izpētīta RF signāla pārraides fundamentālā fizika, novērtēti dažādi pretestības standarti un kabeļu varianti, kā arī apskatītas to galvenās darbības priekšrocības un ierobežojumi mūsdienu elektrotehnikā.
1. Koaksiālā kabeļa anatomija un kodola struktūra
Lai patiesi saprastu, kā koaksiālais kabelis sasniedz augstas veiktspējas{0}}pārraides iespējas, rūpīgi jāizpēta tā atšķirīgā fiziskā konstrukcija un materiālu sastāvs. Tehniskais termins "koaksiāls" ir atvasināts no strukturālā fakta, ka visiem iekšējiem koncentriskajiem slāņiem ir viena kopīga ģeometriskā ass. Šī precīzā koncentriskā izlīdzināšana ir pilnībā apzināta, rūpīgi izstrādāta, lai kontrolētu apkārtējos elektromagnētiskos laukus un pilnībā novērstu ārējos traucējumus. Standarta koaksiālais kabelis sastāv no četriem primāriem koncentriskiem slāņiem, no kuriem katrs ir izstrādāts, lai veiktu noteiktu mehānisku vai elektrisku funkciju kopējā pārvades līnijas komplektā.
Pašā centrā atrodas serdes vadītājs, ko parasti dēvē par centrālo vadītāju. Šo kritisko elementu parasti ražo no augstas-tīrības cietā vara, vara-pārklāta tērauda, lai palielinātu stiepes izturību, vai sudraba-pārklāta vara, un tā galvenais uzdevums ir pārnēsāt galveno elektrisko RF signālu. Šo iekšējo vadītāju ieskauj dielektriskais izolators, nevadošs slānis, kas parasti ir izgatavots no cieta vai putu polietilēna vai politetrafluoretilēna (PTFE). Dielektriskais izolators saglabā precīzu, nelokāmu fizisko atstarpi starp centrālo serdi un ārējiem slāņiem, kas ir ļoti svarīgi, lai diktētu kabeļa elektrisko pretestību un signāla izplatīšanās ātrumu.
Dielektriskā izolatora apvalks ir metāla vairogs, kas kalpo kā absolūta būtiska barjera pret apkārtējās vides troksni un signāla noplūdi. Šis vairogs parasti ir izgatavots no alumīnija folijas un cieši austas alvotas vai tukšas vara šķipsnas kombinācijas. Vairogs darbojas kā sekundārais vadītājs, pabeidzot elektrisko ķēdi, vienlaikus notverot elektromagnētisko viļņu kabeļa iekšpusē un bloķējot ārējos elektromagnētiskos traucējumus (EMI) un radiofrekvenču traucējumus (RFI). Visbeidzot, viss komplekts ir ievietots ārējā aizsargapvalkā, kas izgatavots no izturīgiem polimēriem, piemēram, PVC, polietilēna vai poliuretāna. Šī ārējā āda pasargā iekšējos slāņus no fiziskas noberšanās, mitruma iekļūšanas, ultravioletā saules starojuma un ārkārtējas ķīmiskas iedarbības skarbā āra vidē.
2. RF signālu pārraides fizika
Radiofrekvenču pārraide ietver augstas{0}}frekvences maiņstrāvas, kas strauji svārstās, radot elektromagnētiskos laukus, kas var viegli izstarot vai uztvert izkliedētu troksni, ja tos nepārvalda atbilstoša inženierija. Standarta atvērtie vadi vai paralēlo vadītāju pāri nav piemēroti augstfrekvences pārraidei, jo tie darbojas kā neparedzētas antenas, izplūst vērtīga signāla enerģija un tiek nopietni pasliktināti apkārtējās vides traucējumu dēļ. Koaksiālais kabelis lieliski atrisina šo problēmu, fiziski izmantojot pilnīgu elektromagnētisko izolāciju.
Kad RF signāls nonāk koaksiālā kabeļa serdeņa vadītājā, tas ģenerē elektromagnētisko lauku, kas virzās visā vada garumā. Tā kā ārējais metāliskais vairogs pilnībā ieskauj centrālo vadītāju vienādā attālumā, ar signālu saistītie elektriskie un magnētiskie lauki ir pilnībā ierobežoti telpā dielektriskajā izolatorā, kas atrodas starp iekšējo serdi un ārējo vairogu. Turklāt jebkurš ārējs elektromagnētiskais troksnis, kas rodas no elektropārvades līnijām, radioraidītājiem vai rūpnieciskām iekārtām, skar ārējo pīto vairogu un tiek droši iezemēts vai atstarojas, neļaujot tam iekļūt kodolā un sabojāt datu plūsmu.
Vēl viens kritisks jēdziens RF pārraidē pa koaksiālo kabeli ir raksturīgā pretestība, ko mēra omos (Ohm). Impedance atspoguļo kopējo pretestību, ko pārvades līnija rada maiņstrāvai. Konsekventas, kontrolētas pretestības uzturēšana -visbiežāk standartizēta pie 50 omi vai 75 omi visā kabeļa un tam pievienotās aparatūras garumā{5}}ir ļoti svarīga sistēmas veiktspējai. Ja rodas pretestības neatbilstība, daļa no ceļojošās RF enerģijas atstarojas atpakaļ virzienā uz avotu, nevis sasniedz galamērķa slodzi. Šis atspīdums rada stāvviļņus, pasliktina signāla kvalitāti, samazina enerģijas efektivitāti un lielas -jaudas radio vidē var radīt pārmērīgu siltumu, kas neatgriezeniski sabojā jutīgo raidītāja aparatūru.
3. Klasifikācijas, pretestības standarti un kabeļu varianti
Koaksiālie kabeļi nav -viena izmēra-piemērots-visiem; tie ir konstruēti atsevišķās klasēs, pamatojoties uz darbības frekvenci, fizisko izmēru, jaudas-apstrādes kapacitāti un pretestības rādītājiem. Tehniķim, sistēmas projektētājam vai RF inženierim ir svarīgi izvēlēties pareizo kabeļa variantu, lai nodrošinātu optimālu sistēmas veiktspēju un izvairītos no katastrofālas signāla atstarošanas.
Divi primārie pretestības standarti, kas dominē globālajā rūpniecībā, ir 50 omi un 75 omi:
50 omu koaksiālie kabeļi:Tie galvenokārt ir paredzēti datu pārraidei, bezvadu sakariem, divvirzienu radio sistēmām, GPS aprīkojumam un komerciāliem signālu pastiprinātājiem. 50 omu pretestības reitings nodrošina ideālu līdzsvaru starp zemu signāla vājināšanos un lielas jaudas -apstrādes iespējām, padarot to par universālu standartu radiofrekvenču raidītājiem un antenām. Populāri piemēri ir tradicionālie RG-58, kā arī mūsdienīgi zemu zudumu varianti, piemēram, LMR sērija (piemēram, LMR-240 un LMR-400).
75 omu koaksiālie kabeļi:Tie ir optimizēti video izplatīšanai, kabeļtelevīzijai (CATV), satelīttelevīzijas plūsmām un platjoslas interneta piegādei. Tā kā video un apraides signāli dod priekšroku minimālam signāla zudumam, nevis lielai -jaudas apstrādei, 75 omu ģeometrija (par piemēru var izmantot RG-6 un RG-59 kabeļus) novērš attēla pasliktināšanos un uztur tīru kanālu integritāti dzīvojamos un komerciālajos sadales tīklos.
Papildus pretestības atšķirībām koaksiālie kabeļi ievērojami atšķiras atkarībā no fiziskā kalibra. Biezākiem kabeļiem ir lielāki dzīslu vadītāji un biezāki dielektriskie izolatori, kas krasi samazina signāla vājināšanos (signāla zudumu no attāluma) gariem kabeļiem, lai gan tie upurē fizisko elastību. Un otrādi, plānāki kabeļi ir ļoti elastīgi un viegli izvadāmi šaurās vietās vai transportlīdzekļa iekštelpās, taču tie cieš no augstāka vājinājuma pakāpes garākos laidumos.
4. Priekšrocības un darbības ierobežojumi
Lai gan koaksiālo kabeļu tehnoloģija ir nobriedusi gandrīz gadsimtu nepārtrauktas attīstības laikā, tā joprojām ieņem dominējošo stāvokli daudzās sakaru nozarēs, pateicoties unikālam strukturālo un darbības priekšrocību apvienojumam. Tomēr, plānojot liela mēroga izvietošanu, sistēmu izstrādātājiem ir jāņem vērā arī tai raksturīgie fiziskie ierobežojumi.
Galvenās koaksiālā kabeļa izmantošanas priekšrocības ir:
Izcils elektromagnētiskais ekranējums:Slēgtā koncentriskā konstrukcija nodrošina izcilu aizsardzību pret ārējiem elektromagnētiskiem un radiofrekvenču traucējumiem, nodrošinot tīru datu pārraidi pat trokšņainā industriālā vidē.
Augsta joslas platuma un frekvences atbalsts:Mūsdienu koaksiālās konfigurācijas var efektīvi pārsūtīt augstas{0}}frekvences signālus, kas sniedzas līdz gigahercu diapazonam, ērti apstrādājot vairāku-kanālu video un liela ātruma{2}}datus.
Izturība un mehāniskā izturība:Koaksiālie kabeļi ir aizsargāti ar izturīgām polimēru ārējām apvalkām un izturīgām metāla pīnēm, un tie lieliski iztur skarbus āra laika apstākļus, tiešu apbedīšanu un fizisko stresu.
Izmaksu-efektivitāte:Salīdzinājumā ar specializētiem viļņvadiem vai aktīvās optiskās šķiedras infrastruktūras ilgu laiku, koaksiālie kabeļi nodrošina pieejamu, ļoti uzticamu risinājumu vietējai RF un video izplatīšanai.
Neskatoties uz šīm stiprajām pusēm, koaksiālajiem kabeļiem ir ievērojami ierobežojumi:
Signāla vājināšanās attālumā:Augstas{0}}frekvences signāliem virzoties caur serdes vadītāju un dielektrisko vidi, tie piedzīvo pakāpenisku enerģijas zudumu. Signāla zudums palielinās eksponenciāli, palielinoties frekvencēm un ilgākiem kabeļiem, bieži vien ir nepieciešami signāla pastiprinātāji vai atkārtotāji.
Fiziskā masa un stingrība:Augstas -veiktspējas koaksiālie kabeļi var būt biezi, stingri un smagi, tādēļ sarežģītu maršrutēšanu caur šauriem ēkas cauruļvadiem vai šauriem aprīkojuma korpusiem ir grūti.
Neaizsargātība pret mitruma bojājumiem:Ja ārējā aizsargapvalka ir plīsusi vai pārdurta, mitrums var iesūkties pītajā vairogā kapilārās darbības rezultātā, izraisot iekšēju koroziju, pretestības izmaiņas un iespējamu kabeļa bojājumu.
5. Mūsdienu lietojumprogrammu un uzturēšanas paraugprakse
Mūsdienās koaksiālo kabeļu arhitektūras pielietojumi aptver ļoti dažādas tehnoloģiskās nozares. Telekomunikācijās tie joprojām ir galvenais līdzeklis platjoslas piegādei pēdējā -jūdzē, savienojot apkaimes sadales mezglus tieši ar dzīvojamo telpu kabeļmodemiem. Apraides nozarē spēcīgas koaksiālās līnijas savieno televīzijas studijas galvenās vadības ierīces ar lieljaudas{3}}pārvades torņiem. Turklāt sabiedriskās drošības aģentūras, jūrniecības operatori un aviācijas sakaru sistēmas ir pilnībā atkarīgas no izturīgām koaksiālajām saitēm, lai savienotu raiduztvērējus ar transportlīdzeklī{5}}montētām vai bāzes staciju antenām.

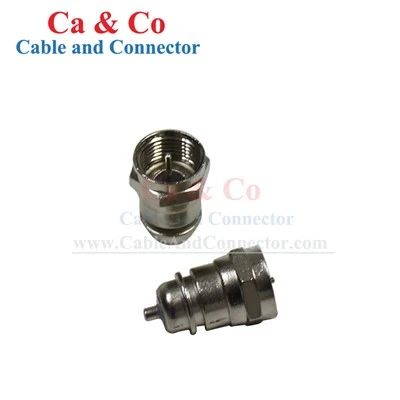

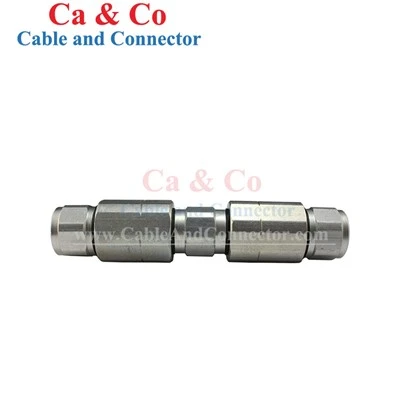

Lai garantētu, ka koaksiālais kabeļu tīkls darbojas ar maksimālu efektivitāti, pareizi uzstādīšanas un apkopes protokoli ir ļoti svarīgi. Uzstādīšanas laikā tehniķiem stingri jāievēro ražotāja noteiktais minimālais lieces rādiuss; kabeļa saspiešana vai strauja saliekšana deformē iekšējo dielektrisko izolatoru, mainot raksturīgo pretestību un radot nevēlamus signāla atstarojumus. Turklāt, lai saglabātu vairoga nepārtrauktību, ir obligāti jāizvēlas atbilstošie savienotāji-, piemēram, vītņotie F-tipa savienotāji televīzijas sistēmām vai skrūvju-SMA un BNC savienotāji RF pārbaudes instrumentiem un radio ierīcēm. Visbeidzot, izmantojot profesionālu testa aprīkojumu, piemēram, stāvošo viļņu koeficienta (SWR) mērītāju vai laika{7}}domēna reflektometru (TDR) pēc-instalēšanas, tiek nodrošināts, ka visa pārvades līnija ir pareizi saskaņota, novēršot iespējamās veiktspējas kļūdas, pirms tās apdraud tīklu.
Secinājums
Koaksiālais kabelis ir elektrotehnikas triumfs, mazinot plaisu starp neapstrādātu elektronisko datu ģenerēšanu un bezvadu izplatīšanu. Apgūstot koncentriskās ģeometrijas, dielektriskās atdalīšanas un metāliskā ekranējuma smalko līdzsvaru, šī tehnoloģija ir pavadījusi gadu desmitiem, nodrošinot uzticamu, zemu{1}}zaudējumu radiofrekvenču signālu pārraidi neticami daudzās nozarēs.
Izpratne par koaksiālā kabeļa pamatprincipiem,{0}}sākot no tā slāņveida iekšējās anatomijas un pretestības atbilstības fizikas līdz praktiskajām atšķirībām starp 50 omu un 75 omu variantiem,{3}}dod inženieriem, tehniķiem un tehnoloģiju entuziastiem iespēju izstrādāt spēcīgas sakaru sistēmas. Sakaru frekvencēm pieaugot un datu pieprasījumam turpinot attīstīties, augstas kvalitātes koaksiālās infrastruktūras pārdomāta izvēle, uzstādīšana un uzturēšana nodrošinās, ka mūsu globālie tīkli turpmākajos gados saglabāsies skaidri, stabili un cieši saistīti.
